수평권취기의 기계구조 설계특징은 무엇인가?

수평 권취기 공급업체로서 저는 이 놀라운 장비의 기계 구조 설계 특징을 탐구하게 되어 기쁘게 생각합니다. 수평 권취기는 파이프, 케이블 및 기타 원통형 제품 생산을 포함한 다양한 산업에서 널리 사용됩니다. 이들의 설계는 효율적이고 정확하며 안정적인 작동을 보장하는 데 중요한 요소입니다.

전체 구조 및 레이아웃

수평 권취기는 일반적으로 베이스, 스핀들 시스템, 트래버스 시스템, 장력 제어 시스템 및 제어판으로 구성됩니다. 베이스는 전체 기계에 안정적인 기반을 제공하여 와인딩 과정에서 발생하는 힘을 견딜 수 있도록 보장합니다. 일반적으로 고강도 강철 또는 주철로 만들어지며 우수한 강성과 내진동성을 제공합니다.

스핀들 시스템은 수평 권취기의 핵심입니다. 재료가 감겨 있는 맨드릴이나 공작물을 회전시킵니다. 스핀들은 다양한 권선 요구 사항을 수용할 수 있도록 광범위한 회전 속도를 제공할 수 있는 강력한 모터로 구동됩니다. 스핀들은 마찰을 줄이고 부드러운 회전을 보장하는 고정밀 베어링으로 ​​지지됩니다. 이러한 정밀한 회전은 균일한 권선 밀도와 정확한 층 두께를 달성하는 데 필수적입니다.

트래버스 시스템은 맨드릴의 길이를 따라 와인딩 헤드를 앞뒤로 움직이는 역할을 합니다. 이 움직임은 스핀들의 회전과 동기화되어 재료가 맨드릴의 전체 표면에 고르게 감겨지도록 합니다. 트래버스 시스템은 서보 모터 또는 기계적 구동 메커니즘으로 구동될 수 있습니다. 서보 구동 트래버스 시스템은 더 높은 정밀도와 유연성을 제공하므로 더 복잡한 와인딩 패턴을 허용합니다.

장력 제어 시스템

수평 권취기의 가장 중요한 설계 특징 중 하나는 장력 제어 시스템입니다. 권취 재료의 일정한 장력을 유지하는 것은 최종 제품의 품질에 매우 중요합니다. 장력이 너무 높으면 재료가 부서지거나 손상될 수 있습니다. 장력이 너무 낮으면 권선이 느슨해지고 고르지 않을 수 있습니다.

수평 권선 기계에는 여러 유형의 장력 제어 시스템이 사용됩니다. 일반적인 방법 중 하나는 재료의 장력을 측정하고 제어 시스템에 신호를 보내는 장력 센서를 사용하는 것입니다. 그런 다음 제어 시스템은 풀기 메커니즘의 속도나 제동력을 조정하여 원하는 장력을 유지합니다. 또 다른 접근 방식은 기계식 레버를 사용하여 장력을 조정하는 댄서 암을 사용하는 것입니다. 댄서 암은 장력 변화에 따라 위아래로 움직이며, 이 움직임은 풀기 메커니즘의 속도를 제어하는 ​​데 사용됩니다.

와인딩 헤드 디자인

와인딩 헤드는 재료를 맨드릴에 실제로 적용하는 기계의 일부입니다. 섬유, 테이프 또는 와이어와 같은 다양한 유형의 재료를 처리하도록 설계되었습니다. 와인딩 헤드에는 특정 용도에 따라 가이드, 노즐, 커터 등 다양한 도구와 액세서리를 장착할 수 있습니다.

예를 들어, 복합 파이프 생산 시 와인딩 헤드에 수지 함침 시스템이 장착될 수 있습니다. 이 시스템은 섬유가 맨드릴에 감겨지기 전에 섬유에 수지를 도포하여 섬유가 적절하게 결합되도록 합니다. 와인딩 헤드는 여러 층의 재료를 동시에 감을 수 있도록 설계할 수 있어 생산 효율성을 크게 높일 수 있습니다.

정밀도와 정확성

정밀성과 정확성은 수평 권취 기계의 핵심 요구 사항입니다. 높은 정밀도로 재료를 감을 수 있는 능력은 최종 제품이 요구되는 사양을 충족하도록 보장합니다. 이를 달성하기 위해 기계에는 고정밀 센서와 제어 시스템이 장착되어 있습니다.

와인딩 헤드의 위치와 스핀들의 회전은 제어 시스템에 실시간 피드백을 제공하는 인코더에 의해 모니터링됩니다. 이를 통해 제어 시스템은 부품의 속도와 위치를 정밀하게 조정할 수 있어 와인딩 프로세스가 정확하고 일관되게 유지됩니다.

모듈성과 유연성

오늘날의 제조 환경에서는 유연성이 필수적입니다. 수평 와인딩 기계는 모듈식 구조로 설계되는 경우가 많아 맞춤화 및 업그레이드가 용이합니다. 특정 생산 요구 사항에 따라 다양한 모듈을 추가하거나 제거할 수 있습니다.

예를 들어 고객이 다양한 직경의 파이프를 생산해야 하는 경우 기계에 교체 가능한 맨드릴과 와인딩 헤드를 장착할 수 있습니다. 또한 이러한 모듈식 설계를 통해 기계 전체를 분해하지 않고도 개별 모듈을 교체하거나 서비스할 수 있으므로 기계의 유지 관리 및 수리가 더 쉬워졌습니다.

다양한 산업 분야의 응용

수평 권선 기계는 다양한 산업 분야에서 광범위한 응용 분야를 가지고 있습니다. 파이프라인 산업에서는 다양한 목적으로 고품질 파이프를 생산하는 데 사용됩니다. 예를 들어,고압 석유 파이프라인 생산 라인고압 및 열악한 환경을 견딜 수 있는 파이프를 제조하기 위해 수평 와인딩 기계를 사용합니다. 이 기계는 여러 층의 복합 재료를 감을 수 있어 뛰어난 강도와 내식성을 제공합니다.

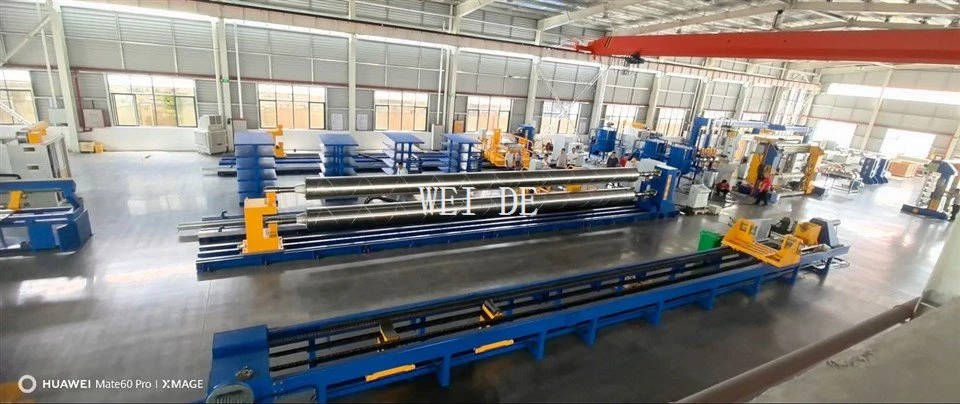

해양산업에서는해양 유리 섬유 파이프라인 생산 라인유리 섬유 파이프를 생산하기 위해 수평 감기 기계를 사용합니다. 이 파이프는 가볍고 강하며 부식에 강하므로 해양 응용 분야에 사용하기에 이상적입니다.

그만큼에폭시 파이프 와인딩 머신수평 권선 기술을 적용한 또 다른 예입니다. 고성능 파이프 생산에 널리 사용되는 에폭시 기반 재료를 감는 용도로 특별히 설계되었습니다.

결론

수평권취기의 기계구조 설계는 복잡하고 정교한 공정이다. 여기에는 효율적이고 정확하며 안정적인 작동을 보장하기 위해 다양한 구성 요소와 시스템의 통합이 포함됩니다. 전체 레이아웃과 스핀들 시스템부터 장력 제어 및 와인딩 헤드 설계에 이르기까지 기계의 모든 측면은 다양한 응용 분야의 특정 요구 사항을 충족하도록 세심하게 설계되었습니다.

수평 와인딩 머신을 구매하려는 경우 당사에 문의하여 자세한 내용을 문의하시기 바랍니다. 당사의 전문가 팀은 귀하에게 상세한 기술 사양을 제공하고 귀하의 생산 요구에 적합한 기계를 선택하도록 도와드릴 수 있습니다. 파이프라인, 케이블 또는 복합 제조 산업에 관계없이 당사의 수평 권선 기계는 귀하에게 필요한 성능과 신뢰성을 제공할 수 있습니다.
